= 通訊方式：   WIFI、232口；

= 隔離型開關量輸入通道數：    8路 ；

= 隔離型繼電器開關量輸出通道數：8路；

= 開關量輸出通道：     上電請零；

= 開關量輸出通道：     輸出數據鎖存，狀態可回讀；

= 外形安裝：   模塊盒、PC機箱內側擋板固定；（出廠按需配置）

= 輸入輸出連接：   接線端子方式、37芯D型插座（出廠按需配置）



技術參數

隔離型開關量輸入：

=光隔離器： EL354;

=光隔離響應： 25uS；

=輸入電流： 隔離型輸入最大：60mA，通過電壓比較器進行輸入；

=輸入電壓： 5-24V；

=輸入阻抗：    560歐姆；

=隔離保護電壓： 1000VDC（最小）；

=過壓保護：    70VDC（最小）；

=隔離電壓：    1000VDC；

繼電器輸出：

=繼電器類型：  8通道（A型）；其中4通道可選配（C型）

=觸點等級： 250VAC:3A或24VDC:3A;

=擊穿電壓： 70VDC;

=接通時間： 15mS(最大);

=斷開時間： 5mS(最大);

=輸入阻抗： 500兆歐；

串口：

=通訊速率： 115200;

=接口電平： RS232；



WIFI：

=網絡延遲時間： 大于60-500mS；

=直線傳輸距離： 70米；



2.3電源功耗

=電源： 外接 +5V、+12V；

=電流： ≤ 300mA﹔ (最大值)



2.4使用環境要求

=工作溫度： -10℃～55℃

=相對濕度： 40％～80％

=存貯溫度： -25℃～+85℃





2.5外型尺寸：( 不含檔板 )

=模塊外型尺寸： 長×寬×高＝145mm×89mm×40mm

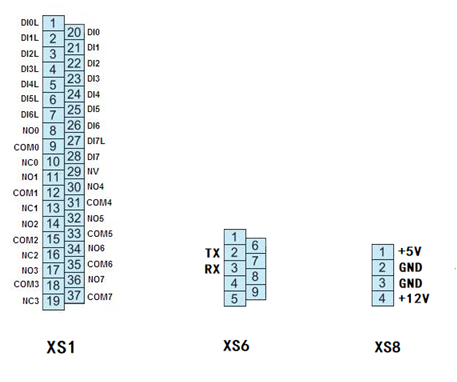

插座引腳定義：
